Centraline modulari high voltage
Distribuzione della potenza personalizzabile per piattaforme elettriche.

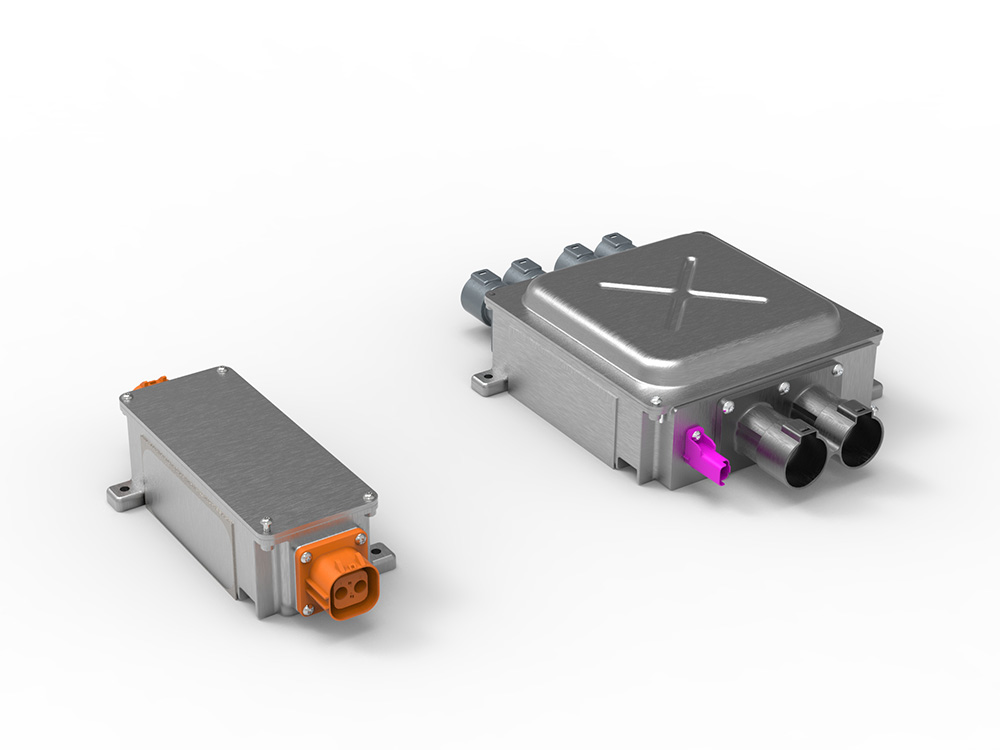

Nel contesto dell’elettrificazione dei veicoli, la capacità di gestire in modo modulare, sicuro e configurabile le linee ad alta tensione è diventata uno degli elementi chiave per garantire efficienza, affidabilità e rapidità nello sviluppo delle architetture HV. In risposta a questa esigenza, MTA ha sviluppato una nuova generazione di Modular High Voltage Box, brevetto in corso di registrazione, progettate per offrire una flessibilità senza precedenti in termini di numero e posizionamento degli ingressi/uscite, caratterizzate da linee ad alta tensione ciascuna protetta da un fusibile individuale o attivata tramite un contattore.
Primary e auxiliary
La Primary Box è destinata ai carichi primari, come inverter, circuiti del freno reostatico, sistemi di accumulo di energia ricaricabile, mentre la Auxiliary Box è destinata ai carichi ausiliari, come ventole, OBC e riscaldatori. Entrambe le soluzioni – la Modular HV Primary Box e la Modular HV Auxiliary Box – integrano due moduli base versatili, l’“In/Out module” e l’“Out module”, che possono funzionare in modo indipendente oppure essere collegati tra loro per ampliare le connessioni, offrendo la massima adattabilità. Tutte le combinazioni di moduli possono essere fornite con un unico circuito HVIL interconnesso per garantire la sicurezza.
Configurabilità e integrazione
I moduli sono compatibili con un’ampia gamma di fusibili e contattori, permettendo qualsiasi configurazione richiesta dall’applicazione. In base allo schema del cliente possono essere istallati moduli anche senza una specifica protezione, utilizzando uno shunt senza ulteriori modifiche. Inoltre, possono essere integrati sensori specifici (corrente, tensione e temperatura). Componenti all’avanguardia, trattamenti e materiali specifici garantiscono alla Primary e all’Auxiliary Box un’elevata resistenza alle temperature e alle vibrazioni, oltre a un grado di protezione IP67 e IP6K9K.
Modularità

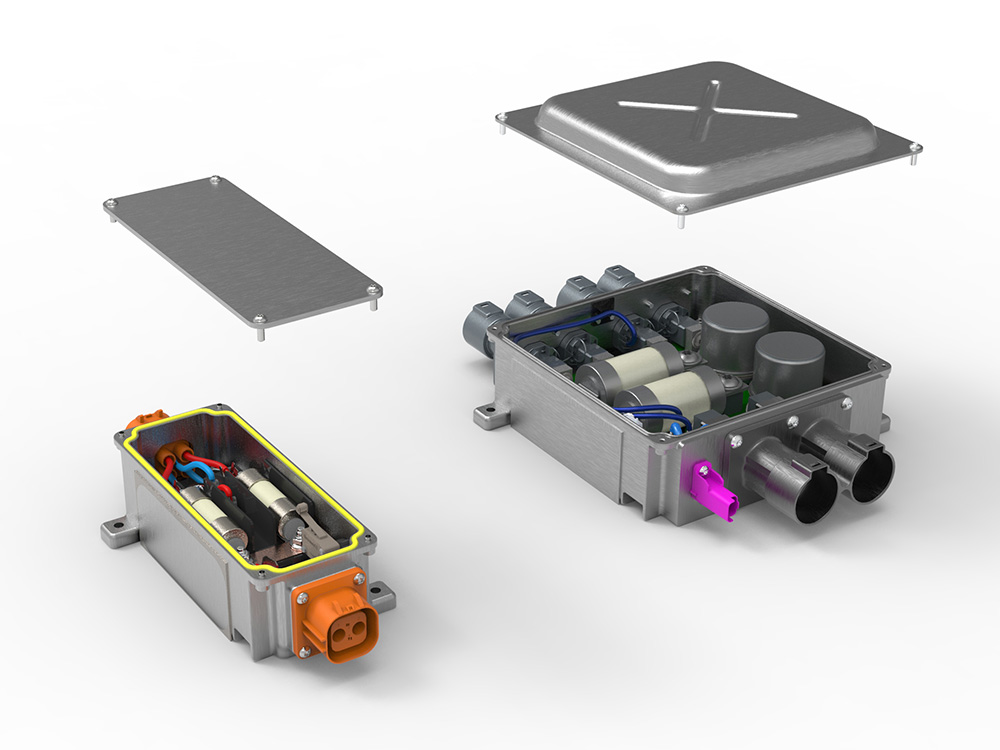

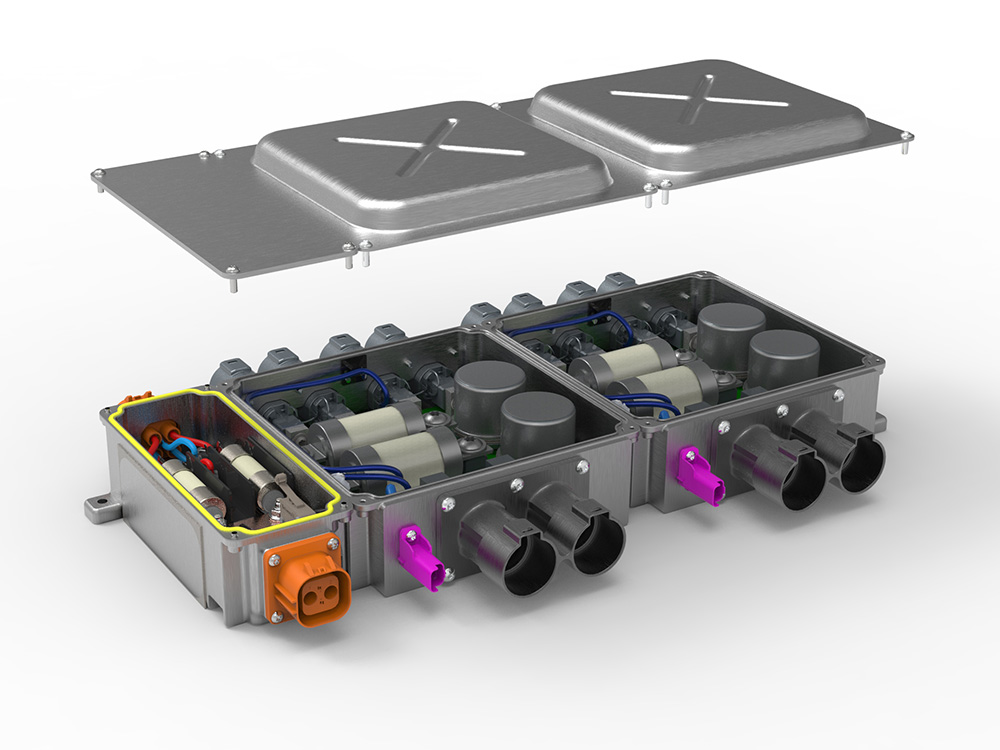

I moduli della Primary Box e della Auxiliary Box possono essere allineati e collegati tra loro per ottenere la configurazione di ingressi e uscite desiderata, mantenendo inalterata la loro integrità prestazionale. Le connessioni elettriche vengono realizzate tramite busbar e viti, che collegano in modo efficiente le linee di potenza attraverso ciascun modulo base. L’operazione è effettuata direttamente da MTA, che fornisce al cliente la versione stacked richiesta. Grazie alla loro configurabilità e alla possibilità di essere personalizzate in base alle richieste applicative, queste unità confermano l’impegno di MTA nel fornire prodotti affidabili, sicuri e pronti all’uso, contribuendo in modo concreto all’evoluzione dei sistemi di gestione dell’energia nei veicoli elettrificati.
Sicurezza e affidabilità
Il prodotto integra soluzioni avanzate per garantire sicurezza e robustezza: gestione dell’alta tensione sicura, affidabile e pronta per condizioni ambientali e operative critiche.
Tempi di commercializzazione rapidi
Le Modular High Voltage Boxes sono progettate per adattarsi a qualsiasi architettura HV: il sistema si adatta alle esigenze dell’OEM, riducendo tempi e complessità di sviluppo.
