Cube Box

Con Cube Box, il cliente ha la possibilità di creare la propria centralina con costi ridotti e tempi di commercializzazione rapidi.



Nel settore automotive in continua evoluzione, la domanda di modularità, flessibilità e personalizzazione nei sistemi elettrici continua a crescere.
Oggi MTA ha introdotto una soluzione rivoluzionaria: Cube Box.

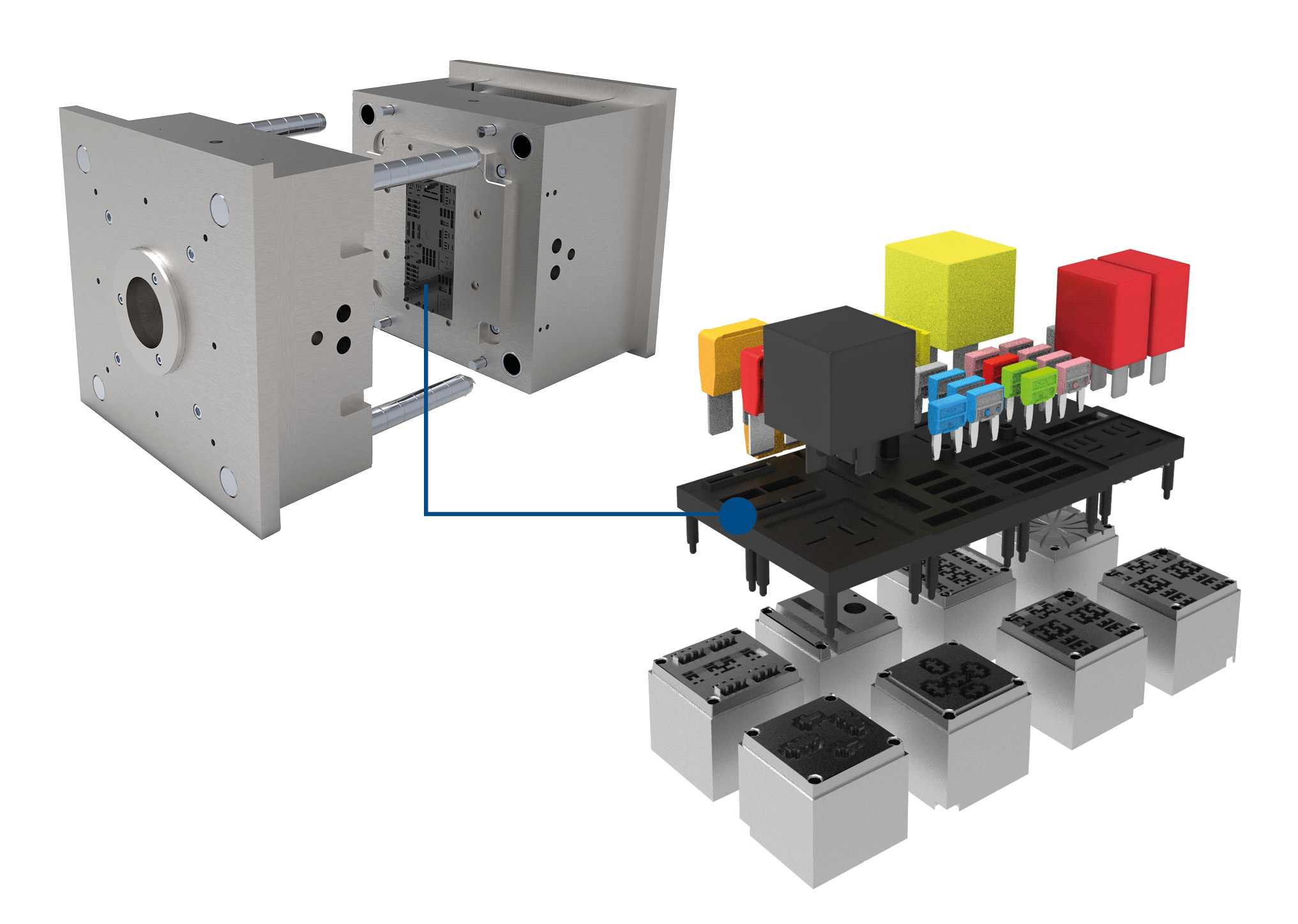

1. La personalizzazione inizia dallo stampo a iniezione

Il cuore del sistema Cube Box è uno stampo a iniezione termoplastico progettato per ospitare inserti mobili. Questi inserti, ciascuno di 35x35 mm, possono essere posizionati e orientati liberamente all'interno dello stampo per creare una maschera per fusibili e relè personalizzata. Questo approccio modulare consente di generare un numero virtualmente infinito di configurazioni utilizzando un unico stampo.

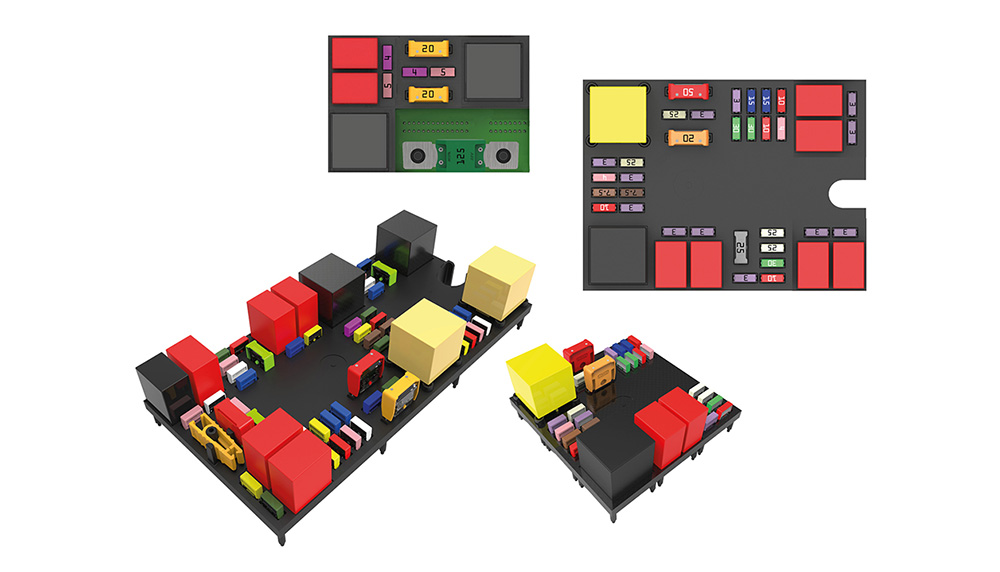

2. La maschera può avere diverse dimensioni e geometrie

La maschera offre un'ampia configurabilità perché può avere diverse dimensioni e geometrie, ed essere composta da un massimo di 35 moduli (7x5), selezionati dalla gamma disponibile.

Esistono moduli adatti ad ospitare tutti i nostri diversi tipi di fusibili a lama: Mini, Uni, Maxi, M8Compact e MaxiCompact; per i relè Mini, Micro e Maxi e anche per alcuni accessori. Se necessario, è anche possibile prevedere l'utilizzo di fusibili di potenza a vite, che verranno avvitati direttamente sul PCB.

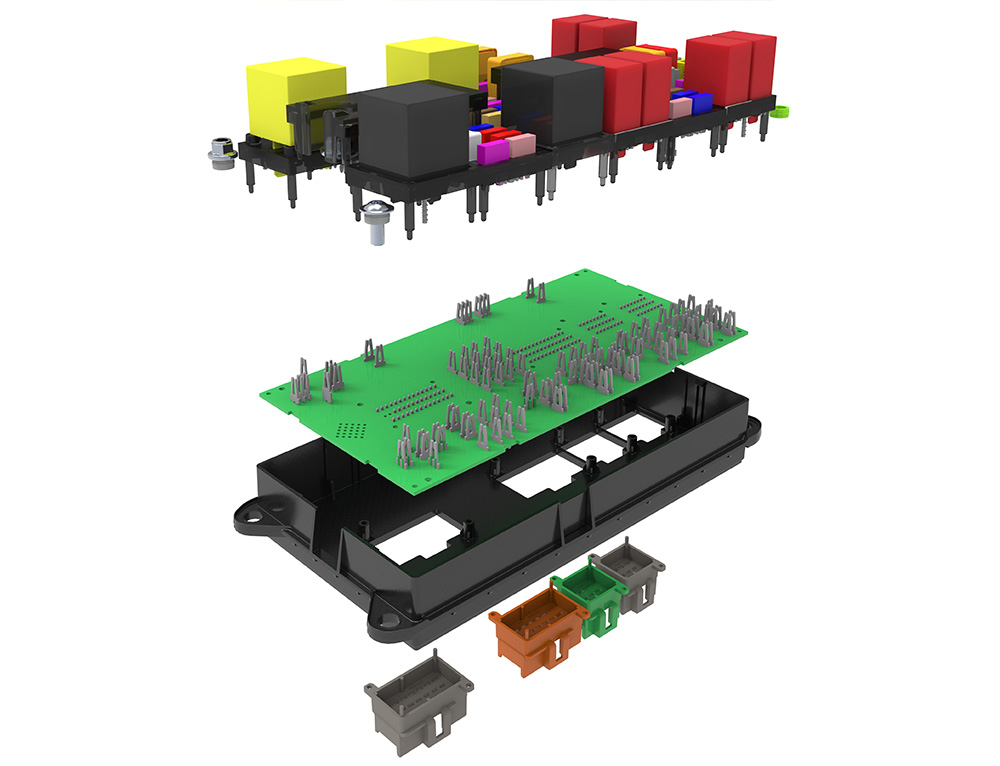

3. Il circuito stampato (PCB)

Il PCB stesso è completamente personalizzabile per adattarsi all'architettura elettrica e al pinout specifici dell'applicazione di destinazione.

MTA utilizza la tecnologia press-fit per l'assemblaggio di contatti a forcella e linguette dei connettori di uscita, garantendo connessioni affidabili e resistenti alle vibrazioni senza la necessità di saldature. Questa tecnica non solo migliora l'efficienza produttiva, ma aumenta anche la durata del prodotto finale.

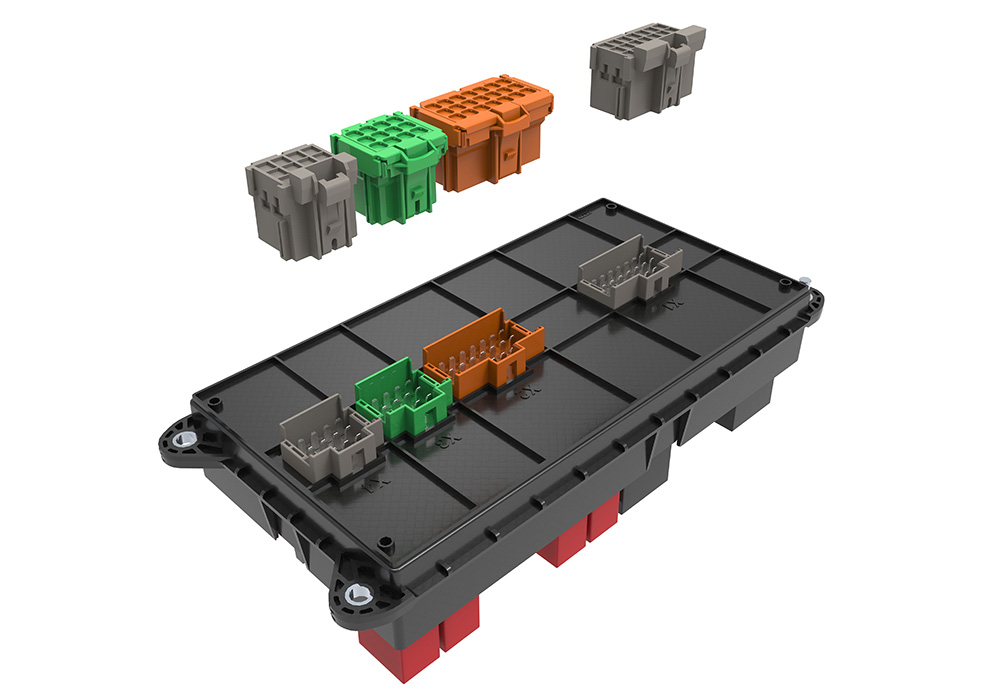

4. Connettori superiori o inferiori

Il posizionamento dei connettori è completamente personalizzabile. A seconda delle esigenze del cliente, i connettori possono essere posizionati sulla parte superiore o inferiore della centralina, consentendo un posizionamento ottimale dei cavi e un utilizzo massimizzato dello spazio.

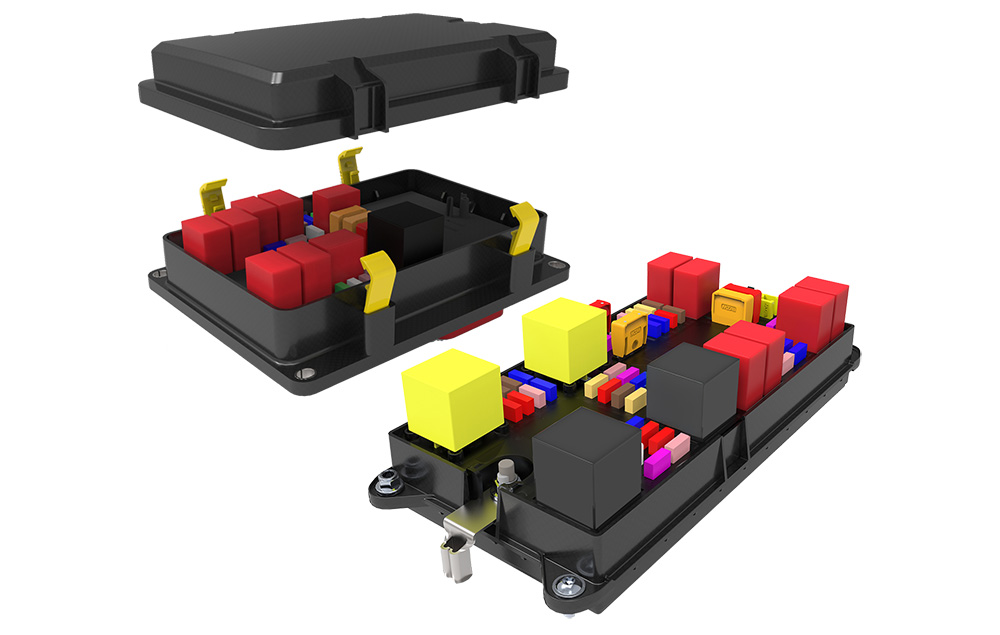

5. Cabina o vano motore

Cube Box è disponibile in versione aperta e a tenuta, a seconda dei requisiti ambientali dell'applicazione. La versione a tenuta è particolarmente adatta per installazioni nel vano motore, dove l'esposizione a umidità, polvere e sbalzi di temperatura rappresenta un problema. Cube Box soddisfa rigorosi standard, offrendo gradi di protezione IP67/IP6K9K che garantiscono un funzionamento affidabile anche in condizioni difficili.







Efficienza e convenienza

Bassi costi di attrezzaggio e progettazione grazie a processi e alloggiamenti standardizzati.



Tempi di commercializzazione rapidi

Il prodotto personalizzato può essere ottenuto in tempi molto rapidi grazie alla possibilità di comporre la centralina a partire da una gamma di moduli esistenti.
